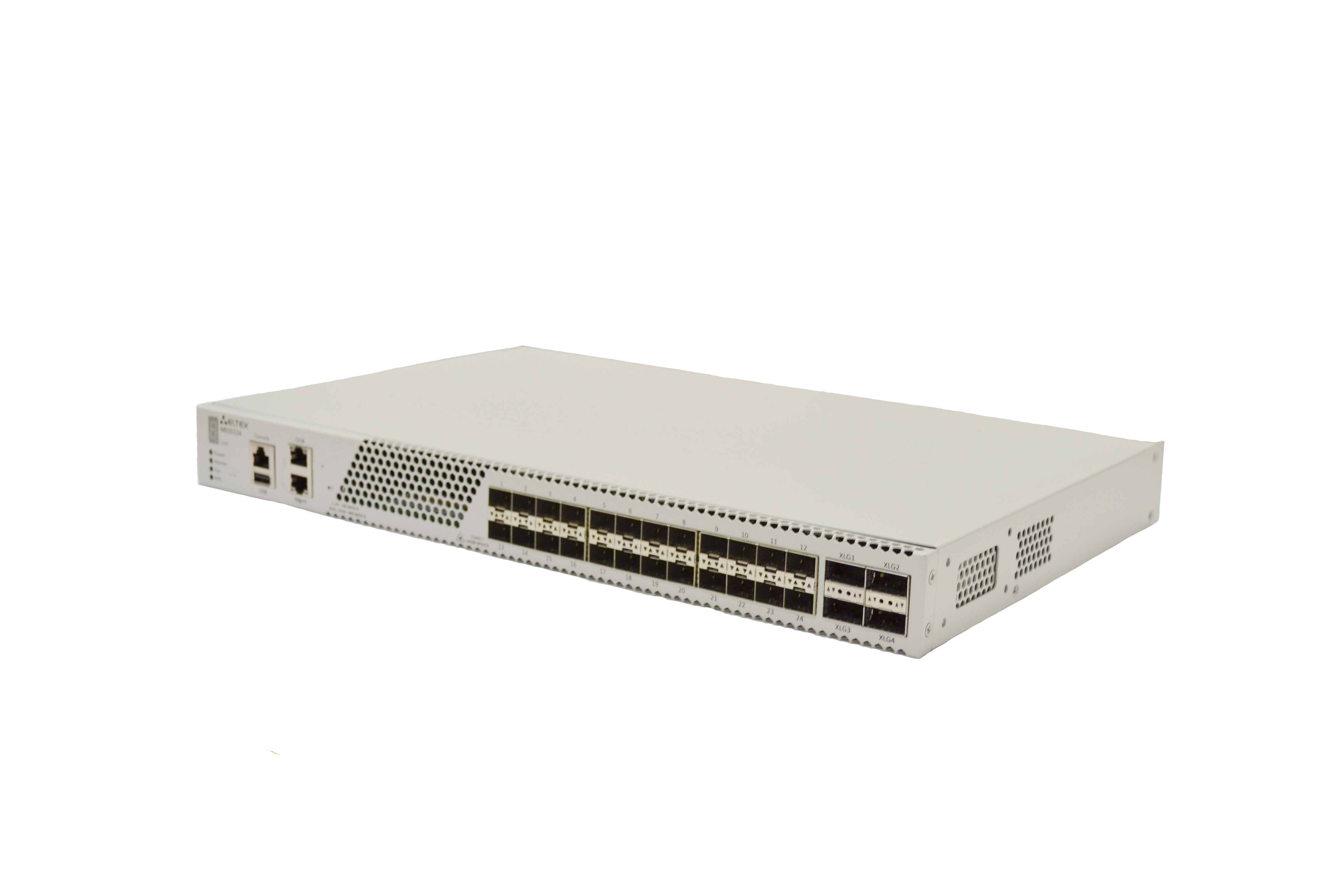

Thiết bị chuyển mạch Eltex MES5324

Key features

Bandwidth 800 Gbps
Non-blocking architecture
24x10G ports, 4x40G ports
L3 switch
Front-to-back cooling
Stacking up to 8 devices
Hot-swappable redundant power supplies
Hot-swappable fans

MES5324 switches are high performance devices with 10GBASE-R and 40GBASE-SR4/LR4 interfaces that can be used as aggregation or transport switches in carrier networks and as Top-of-Rack or End-of-Row switches for data centers.

The device’s ports support operation at rates of 1 Gbps (SFP), 10 Gbps (SFP+) and 40 Gbps (QSFP) that provides flexible using and ability of smooth transition to higher data rates. The non-blocking architecture guarantees lossless packet forwarding at wire speed with minimum and predictable delays for all types of traffic. The front-to-back cooling provides effective cooldown in modern data centers.

The redundant and hot-swappable fans and AC/DC power supplies with advanced hardware monitoring functions provide high reliability and uninterrupted services.

Xem thêm

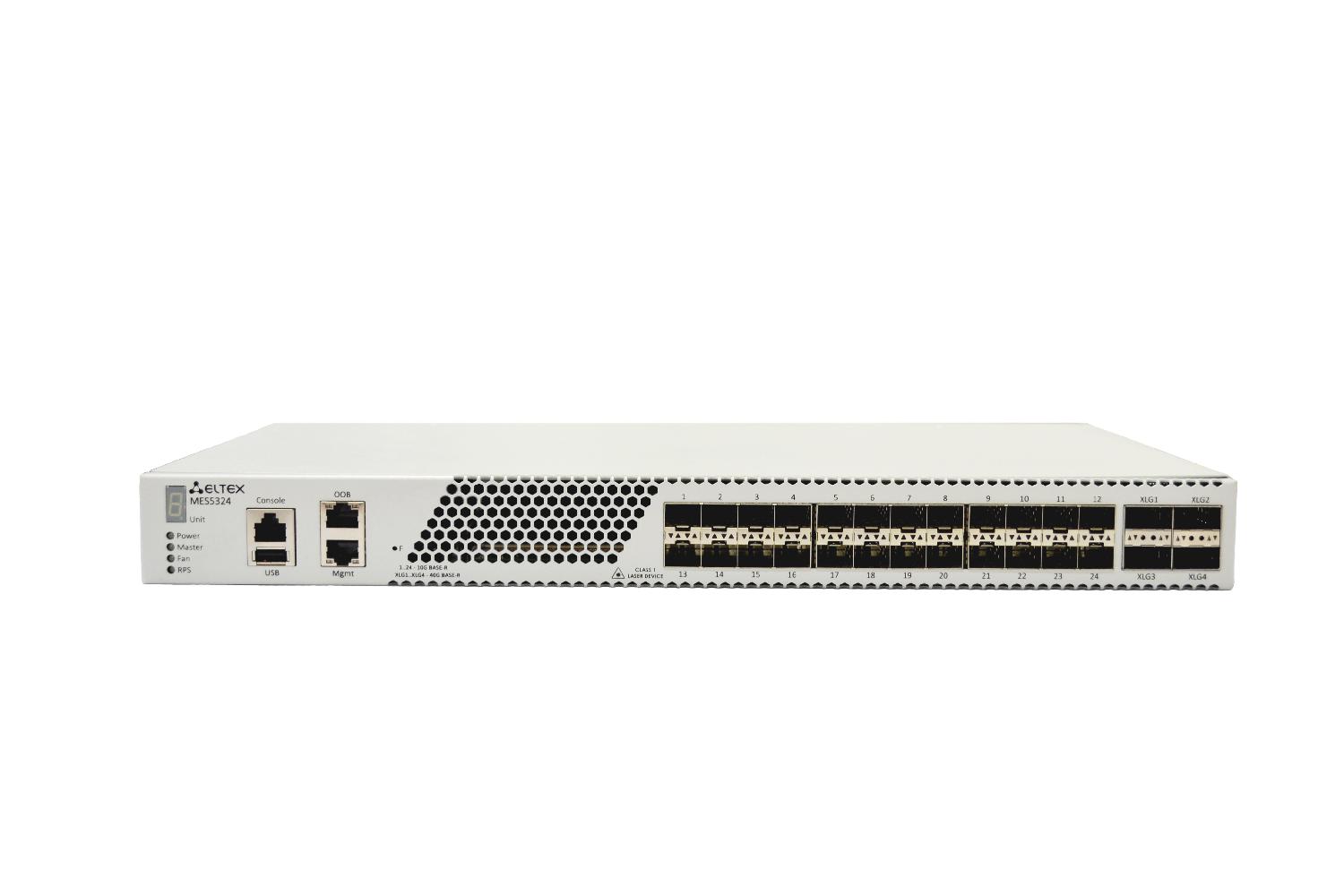

Interfaces

1x10/100/1000Base-T (ООВ)
1х10/100/1000Base-T (Management in-band)
24x(10G Base-X(SFP+)/1000Base-X (SFP)
4x40G Base-SR4/LR4 (QSFP)
Console port RS-232/RJ-45

Performance

Bandwidth - 800 Gbps
Throughput for 64 bytes - 512.8 MPPS
Buffer memory - 32 Mbit
RAM (DDR3) - 4 GB
ROM (NAND) - 2 GB
MAC table - 64K
VLAN table - 4K
ARP table - 8К (for each host in the ARP table, an entry is created in the routing table)
Link Aggregation Groups (LAG) - 16, up to 8 ports per LAG
Maximum size of ECMP groups - 64
Quality of Service (QoS): 8 egress queues per port
TCAM:
- for routing: 8192
- for traffic processing: 8192 х 24В
Jumbo frames size: 10240 bytes
Stacking - 8 devices

Physical parameters

Power:
- AC power: 220V+-20%, 50 Hz
- DC power: -36..-72V
Power supply options:
- 1 AC/DC power supply
- 2 AC/DC hot-swappable power supplies
Max power consumption - 85W

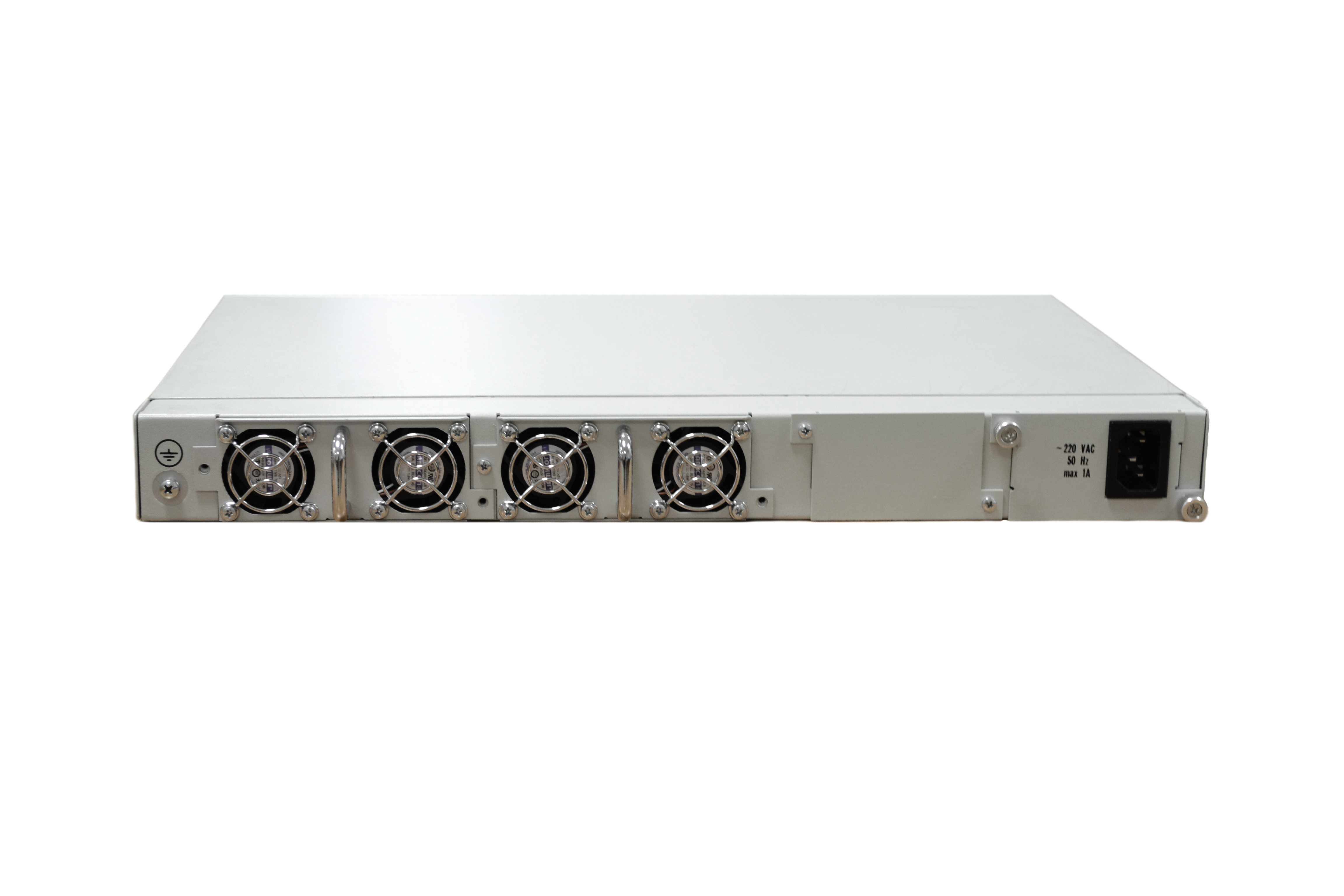

Cooling - front-to-back, 4 fans
Operating temperature from 0° to +45° С
Operating humidity 80% max
Storage temperature -40°C to+70°C
Dimensions (WxDxH), mm - 430x298x44 mm
Weight - 3.95 kg

Interface functions

Head-of-line blocking (HOL) protection
Back Pressure
Auto MDI/MDIX
Jumbo Frames
Flow Control (IEEE 802.3X)
Port Mirroring
Stacking

MAC addresses functions

Independent learning mode per VLAN
MAC Multicast Support
Configurable aging time of MAC addresses per VLAN
Static MAC Entries
MAC Flapping detection

VLAN functions

Voice VLAN
IEEE 802.1Q
Q-in-Q
Selective Q-in-Q
GVRP

L2 Multicast functions

Multicast profiles
Static Multicast groups
IGMP Snooping v1,2,3
Port/host-based IGMP Snooping Fast Leave
IGMP authorization via RADIUS
MLD Snooping v1,2
IGMP Querier
MVR

L2 functions

STP (Spanning Tree Protocol, IEEE 802.1d)
RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
STP Multiprocess
PVSTP+
Spanning Tree Fast Link option
EAPS¹
STP Loop Guard
STP Root Guard
BPDU Filtering
STP BPDU Guard
Loopback Detection (LBD) per VLAN
ERPS (G.8032v2)
Private VLAN
Layer 2 Protocol Tunneling

L3 functions

Static IP routes
RIPv2, OSPFv2, OSPFv3
Address Resolution Protocol (ARP)
VRRP
PIM SM, IGMP Proxy
ECMP Load Balancing
IP Unnumbered

Link Aggregation functions

Static LAG
Dynamic LAG (LACP)
LAG Balancing Algorithm

IPv6 functions

IPv6 Host
Dual-stack

Service functions

Virtual Cable Testing (VCT)
Optical transceiver diagnostics
Green Ethernet

Security functions

DHCP Snooping
DHCP Option 82
IP Source Guard
Dynamic ARP Inspection
sFlow
MAC-based authentication, Port Security, Static MAC entries
Port-based authentication IEEE 802.1x
Guest VLAN^¹
DoS attack prevention
Traffic segmentation
Protection against non-authorized DHCP servers
DHCP clients filtering
BPDU attack prevention
NetBIOS/NetBEUI
PPPoE Intermediate agent

Quality of Service (QoS)

QoS statistics
Shaping, Policing
IEEE 802.1p Class of Service (CoS)
Storm Control
Bandwidth management
Scheduling algorithms: Strict Priority/Weighted Round Robin (WRR) algorithms
Three marking colors
ACL-based CoS/DSCP assignment
ACL-based VLAN assignment
Setting the IEEE 802.1p priority for management VLAN
DSCP to CoS/CoS to DSCP remarking
802.1p, DSCP mark assignment for IGMP

OAM

802.3ah Ethernet OAM
Dying Gasp
802.1ag Connectivity Fault Management (CFM)¹
802.3ah Unidirectional Link Detection

ACL (Access Control List)

L2-L3-L4 ACL
Time-Based ACL
IPv6 ACL
ACL based on:
- Physical port number
- IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Protocol type
- TCP/UDP port number
- User Defined Bytes

Management functions

Download and upload of configuration file via TFTP
Redirecting the output of CLI commands to an arbitrary file on ROM
SNMP
Command Line Interface (CLI)
Web interface
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
Access control – privilege levels
Management interface blocking
Local authentication
IP addresses filtering for SNMP
RADIUS and TACACS+ (Terminal Access Controller Access Control System) clients
SSH server
SSL
Macrocommands
CLI commands logging
System log
DHCP autoprovision
DHCP Relay (IPv4 support)
DHCP Option 12
DHCP Relay Option 82
PPPoE Circuit-ID tag
Flash File System
Debugging commands
Rate limit of traffic to CPU
Password encryption
Password recovery
Ping (IPv4/IPv6 support)
FTP server^¹
DNS server

MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB for TCP
RFC 4113 MIB for UDP
RFC 3298 MIB for Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP for Multi-Part messages support
RFC 793 TCP
RFC 2474, 3260 DS field in the IPv4 and IPv6 header
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP

Monitoring functions

Interface statistics
RMON/SMON
CPU utilization monitoring per task and per traffic type
RAM utilization monitoring
Temperature monitoring
TCAM utilization monitoring

Data Center Bridging (DCB) functions^¹

IEEE 802.1Qau Congestion Notification (QCN)
IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
IEEE 802.1Qbb Priority-Based Flow Control (PFC)
Cut-through switching
