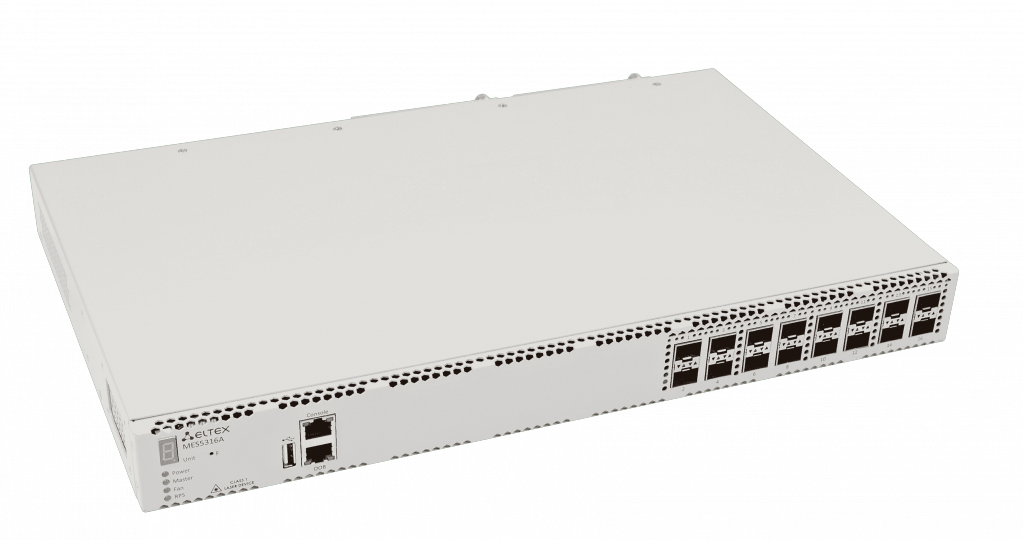

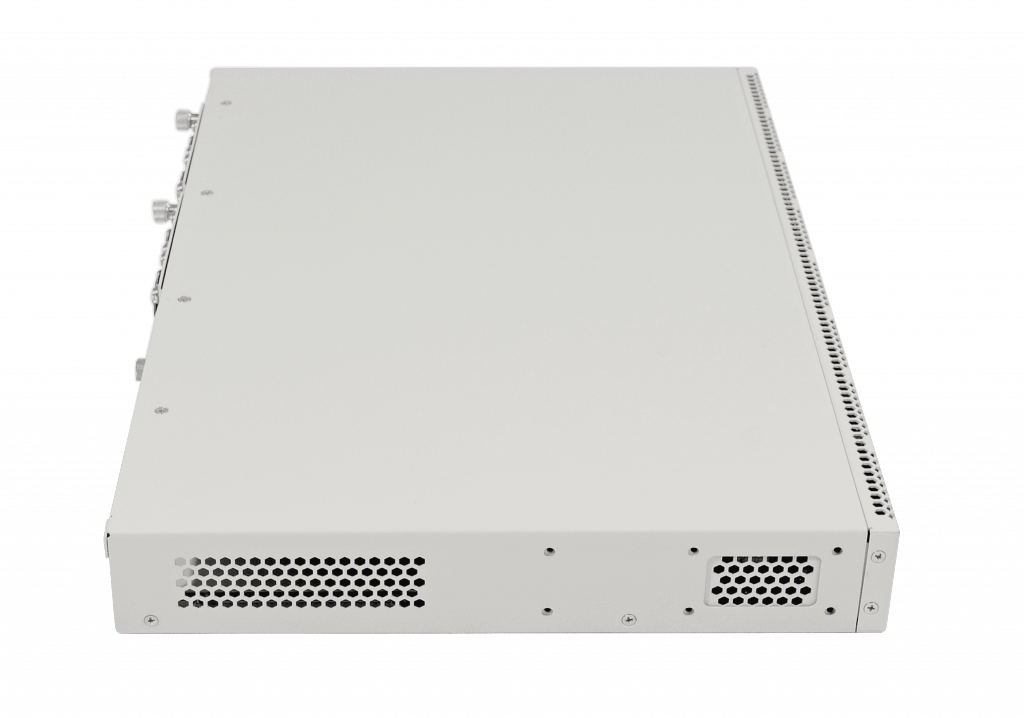

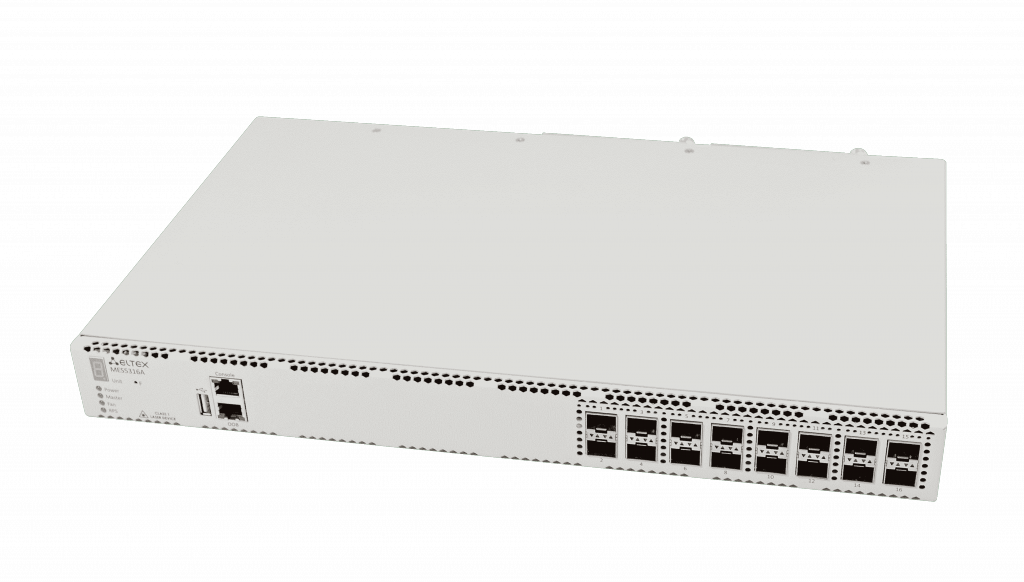

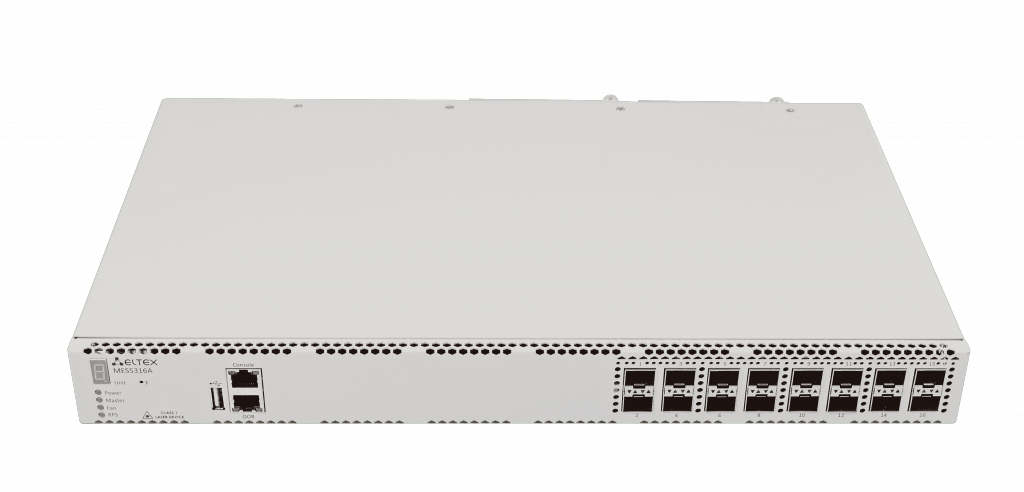

Thiết bị chuyển mạch Eltex MES5316A

Key features

Bandwidth up to 320 GBPS
Non-blocking architecture
Up to 16x10G ports
L3 switches
Front-to-Back cooling
Stacking up to 8 devices
Hot-swappable redundant power supplies

MES5316A switches are high performance devices with 10GBASE-R/1000BASE-X that can be used as aggregation switches in carrier networks and small data centers.

The devices support operating bandwidth of 1 Gbps (SFP) and 10 Gbps (SFP+) that provides flexible using and ability of smooth transition to higher data rates. The non-blocking architecture guarantees lossless packet forwarding at high loads with minimum and predictable delays for all types of traffic.

The front-to-back cooling provides effective cooldown in modern data centers.

The redundant and hot-swappable fans and AC/DC power supplies with advanced hardware monitoring functions provide high reliability and uninterrupted services.

Xem thêm

Common parameters

Packet processor - Marvell 98DX8316
RAM (DDR3) - 1 GB
ROM (NAND Flash) - 1 GB

Interfaces

1x10/100/1000BASE-T (ООВ)
16x10GBASE-R (SFP+)/1000BASE-X (SFP)
Console port RS-232/RJ-45

Performance

Bandwidth - 320 Gbps
Troughoutput for 64 bytes - 238 MPPS
Buffer memory - 3 MB
MAC table - 32K
VLAN table - 4K
TCAM:
- For routing: 16K IPv4, 8K IPv6
- For traffic processing: 9K х 10В
ARP table¹ - 32K
L2 Multicast groups - 4K
Quality of Service (QoS) - 8 egress queues per port
Link Aggregation Groups (LAG) - 32, up to 8 ports per LAG
Jumbo frames size - 10240 bytes
Stacking - up to 8 devices

Interface functions

Head-of-line blocking (HOL) protection
Back pressure
Auto MDI/MDIX
Jumbo frames
Flow control (IEEE 802.3X)
Port Mirroring
Stacking

MAC table functions

Independent learning mode per VLAN
MAC Multicast Support
Configurable aging time of MAC addresses per VLAN
Static MAC entries

VLAN functions

Voice VLAN
IEEE 802.1Q
Q-in-Q
Selective Q-in-Q²
GVRP

L2 Multicast functions

Multicast profiles²
Static Multicast groups
IGMP Snooping v1,2,3
Port/host²-based IGMP Snooping Fast Leave
IGMP authorization via RADIUS²
MLD Snooping v1,2
IGMP Querier
MVR

L2 functions

STP (Spanning Tree Protocol, IEEE 802.1d)
RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
STP Multiprocess²
Spanning Tree Fast Link option
EAPS²
STP Root Guard
BPDU Filtering
STP BPDU Guard
Looback Detection (LBD)
ERPS (G.8032v2)²

L3 functions

Static IP routes
Dynamic routing protocols RIP, OSPFv2, OSPFv3
Address Resolution Protocol (ARP)
VRRP
Multicast Dynamic routing protocols PIM SM, IGMP Proxy

Link Aggregation functions

Static LAG
Dynamic LAG (LACP)
LAG Balancing Algorithm

Ipv6 functions

IРv6 Host
Dual-stack

Service functions

Optical transceiver diagnostics
Green Ethernet

Security functions

DHCP Snooping
DHCP Option 82
IP Source Guard
Dynamic ARP Inspection
sFlow
MAC-based authentication, Port Security, Static MAC entries
Port-based authentication IEEE 802.1x
Guest VLAN²
DoS attack prevention
Traffic segmentation
DHCP clients filtering
BPDU attack prevention
NetBIOS/NetBEUI
PPPoE Intermediate Agent²

ACL (Access Control List)

L2-L3-L4 ACL
Time-Based ACL
IРv6 ACL
ACL based on:
- Switch port
- IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Protocol type
- TCP/UDP port number
- TCP/UDP port number

Quality of Service (QoS)

CoS statistics
Shaping, Policing
IEEE 802.1р Class of Service (Cos)
Storm Control
Bandwidth management
Strict Priority/Weighted Round Robin (WRR)
Three marking colors
ACL-based traffic classification

OAM/CFM²

IEEE 802.3ah Ethernet Link OAM
Dying Gasp
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 802.3ah Unidirectional Link Detection

Data Center Bridging (DCB) functions²

IEEE 802.1Qau Congestion Notification (QCN)
IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
IEEE 802.1Qbb Priority-Based Flow Control (PFC)
Cut-through switching

Management functions

Download and upload of configuration and firmware file via TFTP
SNMP
Command Line Interface (CLI)
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (IEEE 802.1ab)
Access control – privilege levels
Management ACL
Management interface blocking
Local authentication
IP addresses filtering for SNMP
RADIUS/TACACS+ (Terminal Access Controller Access Control System) client
SSH server
SSL
Macrocommands
CLI commands logging²
System log
DHCP autoprovision
DHCP Relay (IPv4 support)
DHCP Option 12
Flash File System
Debugging commands
Rate limit of traffic to CPU
Password encryption
Password recovery
Ping (IPv4/IPv6)
FTP server²

Monitoring functions

Interface statistics RMON/SMON
CPU utilization monitoring per task and per traffic typeRAM utilization monitoring²
Temperature monitoring
TCAM utilization monitoring

MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 271, 1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 IEEE 802.3 MAU MIB
RFC 2674, 4363 IEEE 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB for TCP
RFC 4113 MIB for UDP
RFC 3298 MIB for Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP for Multi-Part messages support
RFC 793 TCP
RFC 2474, 3260 DS field in the IPv4 and IPv6 header
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571-2574 SNMP
RFC 826 ARP

Physical features

Power supply:
- AC power: 220V+-20%, 50 Hz
- DC power: -36..-72V
Power supply options:
- 1 AC/DC power supply
- 2 AC/DC hot-swappable power supplies
Max. power consumption - 57 W
Operating temperature - from -10 to +45°С
Storage temperature - from -40 to +70°С
Operating humidity - 80% max
Cooling - Front-to-Back, 4 fans
Dimensions (WxDxH), mm - 430х275х44 mm
Weight - 3.6 kg
