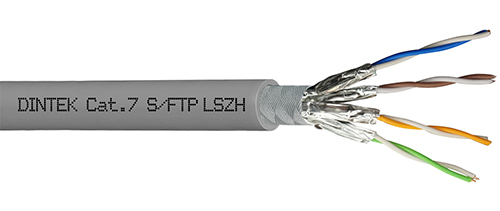

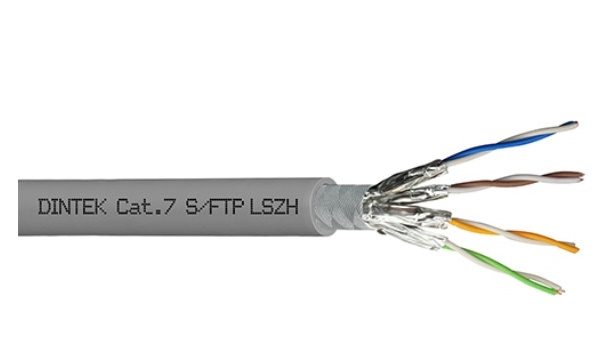

Cáp mạng Dintek Cat.7 S/FTP (P/N: 1105-05007)

PowerMAX7 4P Cat.7 S/FTP 23AWG LSZH Dca Cable - Gray

English

DINTEK PowerMAX7^TM shielded Cat.7 / Class F S/FTP LSZH Dca cable is guaranteed to exceed Cat.7 specifications as set down in ISO/IEC standards. Our PowerMAX7^TM solution comprises shielded Cat.7 component compliant keystones, patch cords and unloaded patch panel options, both straight and angled.

When combined with DINTEK’s shielded Cat.7 / Class F S/FTP LSZH Dca cable, an end-to-end channel exists that maximizes data throughput and provides headroom for future technologies operating to, and beyond 10 Gigabit Ethernet.

Application

Horizontal and backbone cable / Datacenter cabling
10GBASE-T 10 Gigabit Ethernet
1000BASE-TX Gigabit Ethernet / 1000BASE-T Gigabit Ethernet
100BASE-TX Fast Ethernet / 10BASE-TX Ethernet
100VG-AnyLAN / Broadband Video / Voice / T1 / ISDN
10 Gigabit (600Mhz) Transmission up to length of 100Mtrs

Standards Conformance

Performance - EN 50173-1 / ISO/IEC 11801
Structural - EN 13501-6:2014 | IEC 61156-5 | EN 50288-10-1
PoE capability - IEEE 802.3bt level 3 & 4 (PoE++ & 4PPoE)
Environmental - Conforms to RoHS and REACH Directives
Flame testing - EN 60332-1-2 | EN61034-2 | EN 60754-1/2

Independent Certification

ETL Certification according to EN 50173-1 and ISO/IEC 11801
CPR Reaction To Fire Classification - Dca,s2,d2,a1 as per EN 50399

Features

Capable of handling the latest versions of Power over Ethernet
Conductor sizes for PowerMAX7^TM Cat.7 set at 23AWG
LSZH jacketed 4 pair telecommunications cable
Successful transmission at 600Mhz up to a length of 100Mtrs
EZI-Pull 305Mtr Reel for trouble free installation
Foil wraps act to prevent crosstalk between twisted pairs
Braided shield helps prevent EMI/RFI & AXT from entering cable

Performance Statistics
Frequency Mhz	Insertion Loss dB/100mtrs	NEXT (dB)	Return Loss (dB)
4	3.7	78.0	23.0
10	5.9	78.0	25.0
16	7.4	78.0	25.0
20	8.3	78.0	25.0
31.25	10.4	78.0	23.6
62.5	14.9	75.5	21.5
100	19.0	72.4	20.1
125	21.4	70.9	19.4
200	27.5	67.9	18.0
250	31.0	66.4	17.3
300	34.2	65.2	17.3
600	50.1	60.7	17.3
Meets and exceeds values above based on 100 meters (328 ft.) at 20°C as per ISO/IEC 11801 Class F / EN 50173.

Ordering Information
Product Number	Product Name	Reaction To Fire Classification	Color	Length Qty
1105-05007	PowerMAX7 4P Cat.7 S/FTP 23AWG LSZH Dca Cable	Dca,s2,d2,a1	Gray	305Mtr Reel

Technical Specifications
Construction
Conductor
Material	Pure Annealed Copper
Wire Size	23AWG
Strand Type	Solid Core
No. Of Pairs	4P
Insulation
Material	Polyethylene
Thickness	0.429mm +0.05 / - 0.011 mm
Diameter	1.42mm ± 0.05mm
Colors	Blue/White \| Orange/White \| Green/White \| Brown/White
Pair Foil Wrap	Aluminum-mylar tape
Jacket
Material	LSZH
Thickness	0.5 mm ± 0.02mm
Diameter	7.10mm ± 0.3mm
Color	Gray
CPR Reaction To Fire Classification	Dca,s2,d2,a1
Foil Shield	None
Braided Shield	Tinned copper braid
Physical Ranges
Jacket
Cold Bend Test	-20 ± 2°C x 4hrs no crack
Min. Bending Radius	Min. 8 x Cable Diameter
Max. Pulling Tension	110N
Installation Temperature	0°C to +50°C
Operating Temperature	-20°C to +60°C
Electrical
Conductor Resistance	Max. 9.5 Ω/100m at 20°C
DC Resistance Unbalance	Max. 2% at 20°C
Pair-to-Ground Capacitance Unbalance	Max. 1600 pF/km at 1 kHz
Dielectric Strength of Insulation	DC 1 KV for 1 min
Insulation Resistance Test	Min. 5000 MΩ/Km at 20°C
Mutual Capacitance	Max. 4.6 nF/100m at 1 kHz
Impedance 1-100MHz	100Ω ± 15%
Impedance 100~200MHz	100Ω ± 22%
Impedance 200~600MHz	100Ω ± 25%
Nominal Velocity Of Propagation	74%
