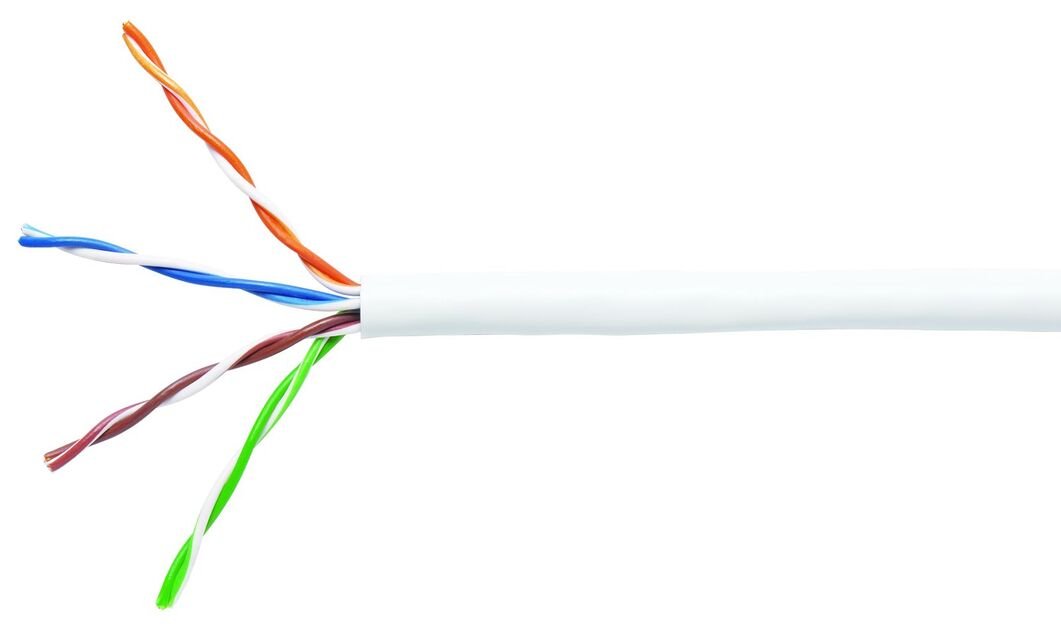

Cáp mạng Commscope Netconnect Category 5e (Cat5e) UTP (P/N:6-219590-2)

Cáp Cat 5 COMMSCOPE NETCONNECT(trước đây là AMP NETCONNECT) vượt tất cả các yêu cầu về hiệu suất chuẩn 5E của TIA/EIA 568-B.2 và ISO/IEC 11801 Class D. Chúng thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như : Gigabit Ethernet, 100BASE-TX, Token Ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP)…Cáp được sản xuất nhiều màu : trắng, xám, xanh dương và vàng, được đóng gói vào thùng dạng pull box hay reel-in-box, cũng có thể được đóng vào những cuộn gỗ.

Xem thêm

Specifications

Product Classification

Regional Availability	Asia
Portfolio	NETCONNECT®
Product Type	Twisted pair cable
Product Series	510 Series

General Specifications

Product Number	510M
ANSI/TIA Category	5e
Cable Component Type	Horizontal
Cable Type	U/UTP (unshielded)
Conductor Type, singles	Solid
Conductors, quantity	8
Jacket Color	White
Pairs, quantity	4
Transmission Standards	ANSI/TIA-568.2-D \| CENELEC EN 50288-6-1 \| ISO/IEC 11801 Class D

Dimensions

Cable Length	304.8 m \| 1000 ft
Diameter Over Jacket, nominal	4.902 mm \| 0.193 in
Conductor Gauge, singles	24 AWG

Cross Section Drawing

Click on image to enlarge.

Electrical Specifications

Operating Voltage, maximum	80 V
Remote Powering	Fully complies with the recommendations set forth by IEEE 802.3bt (Type 4) for the safe delivery of power over LAN cable when installed according to ISO/IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 or TIA TSB-184-A

Electrical Cable Performance

CommScope

Std

Refers to the standard value listed under Transmission Standards in the Electrical Specifications above

Typ

Typical

Insertion Loss (dB/100m)

Near End Crosstalk (dB/100m)

ACR

Attenuation to Crosstalk Ratio (dB/100m))

PSNEXT

Power Sum Near End Crosstalk (db/100m)

PSACR

Power Sum Attenuation to Crosstalk Ratio (dB/100m)

ACRF

Attenuation to Crosstalk Ratio - Far End (dB/100m)

PSACRF

Insertion Loss (dB/100m)

Return Loss (dB)

Frequency	IL, STD	NEXT, STD	ACR, STD	PSNEXT, STD	PSACR, STD	ACRF, STD	PSACRF, STD	RL, STD
1.00 MHz	2.0	65.3	63.3	62.3	60.3	63.8	60.8	20.0
4.00 MHz	4.1	56.3	52.2	53.3	49.2	51.8	48.8	23.0
8.00 MHz	5.8	51.8	46.0	48.8	43.0	45.7	42.7	24.5
10.00 MHz	6.5	50.3	43.8	47.3	40.8	43.8	40.8	25.0
16.00 MHz	8.2	47.2	39.0	44.2	36.0	39.7	36.7	25.0
20.00 MHz	9.3	45.8	36.5	42.8	33.5	37.8	34.8	25.0
25.00 MHz	10.4	44.3	33.9	41.3	30.9	35.8	32.8	24.3
31.25 MHz	11.7	42.9	31.2	39.9	28.2	33.9	30.9	23.6
62.50 MHz	17.0	38.4	21.4	35.4	18.4	27.9	24.9	21.5
100.00 MHz	22.0	35.3	13.3	32.3	10.3	23.8	20.8	20.1

Material Specifications

Conductor Material	Bare copper
Insulation Material	Polyolefin
Jacket Material	PVC

Environmental Specifications

Operating Temperature	-20 °C to +60 °C (-4 °F to +140 °F)
Flame Test Method	CM

Packaging and Weights

Packaging Type

Reelex

Regulatory Compliance/Certifications

Agency	Classification
ROHS	Compliant
CHINA-ROHS	Below maximum concentration value
REACH-SVHC	Compliant as per SVHC revision on www.commscope.com/ProductCompliance
